（声明：本站原创，禁止转载、违者必究！）这节课郑州设解读室内设计培训的陈老师，详细介绍一下在3dmax中，如何在UVW展开中使用“平面贴图”、“柱形贴图”等对物体在UVW中进行展开，然后再进行“渲染UVW模板”导出，再导入PS进行展平贴图的制作，最后再反贴回3dmax。

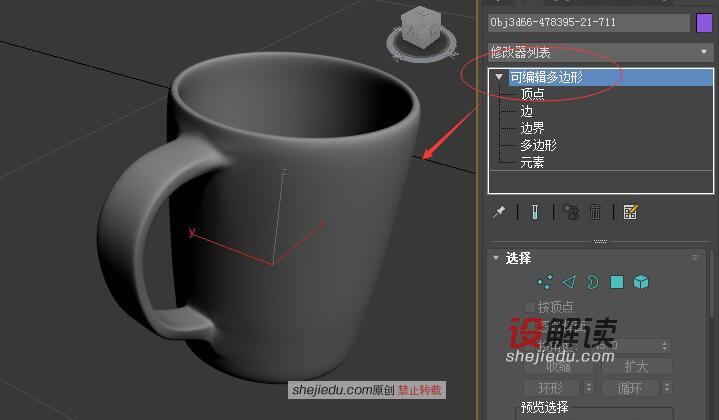

1、我们的使用的3dmax场景模型—— 一个水杯，现在是“可编辑多边形”。

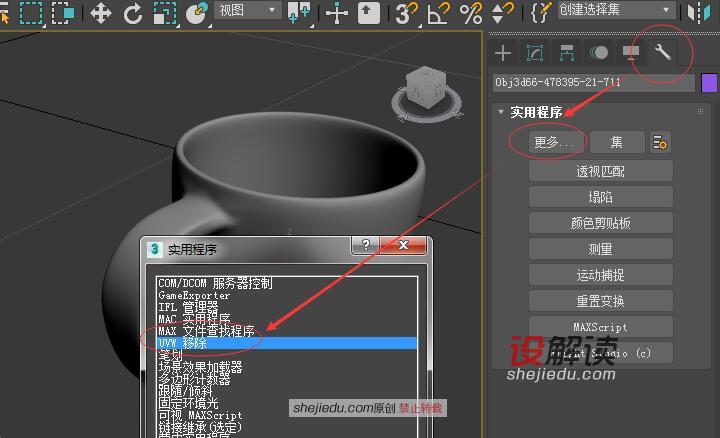

2、我们需要将“可编辑多边形”转化为“编辑网格”，如下图，然后在实用程序中，点击“跟多”，再找到“UVW移除”，再点击下面的“确定”。

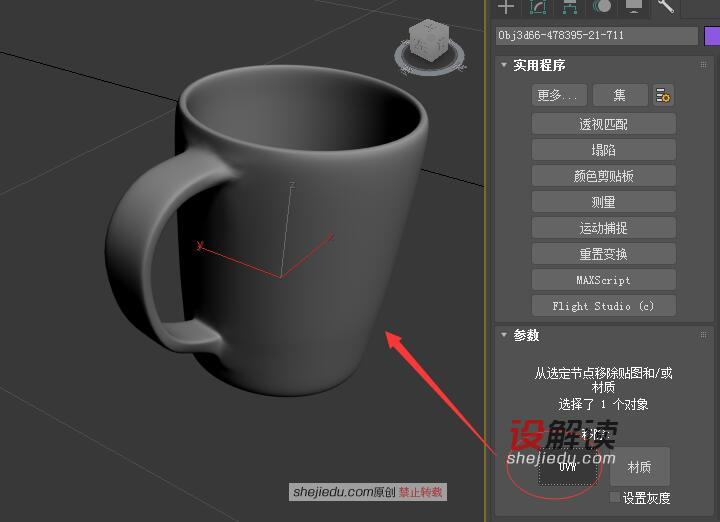

3、我们点击下面的“UVW”，我们移除这个水杯之前的UVW信息（注意：这一步必须在编辑网格下操作，另外如果之前的UVW信息还存在，会有碍我们的操作）。

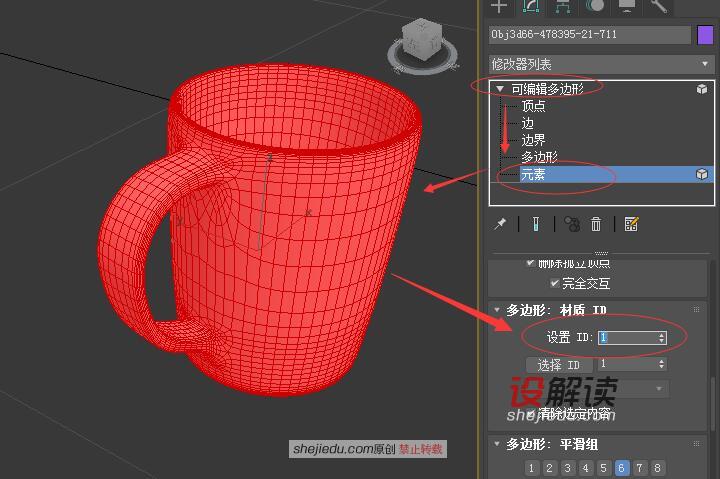

4、我们再把水杯转化为“可编辑多边形”，因为这样操作起来更好些。到“元素”层级，我们选择所有的面，我们把所有的面的ID都设置为1

5、接下来，我们再到“顶点”层级，选择水杯底部最中心的点，如下图。

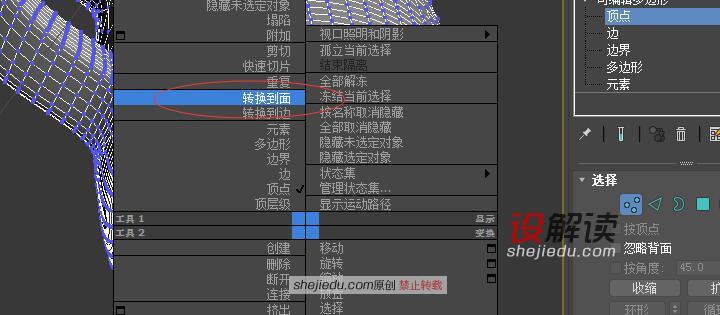

6、选择中心点后，右击——再点击“转化到面”。

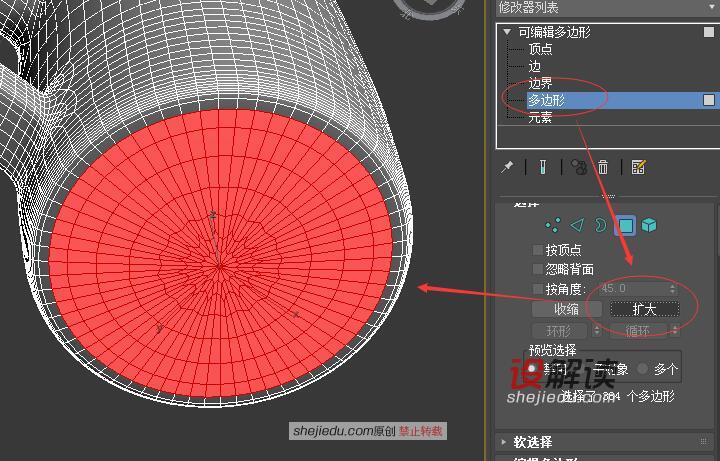

7、转化到面后，会选择一组“面”，我们再不断的点击“扩大”即可选择如下图部分的面，然后将其ID号定义为2

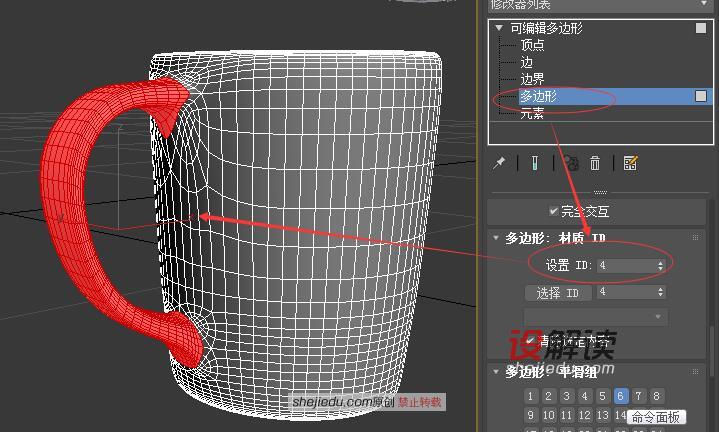

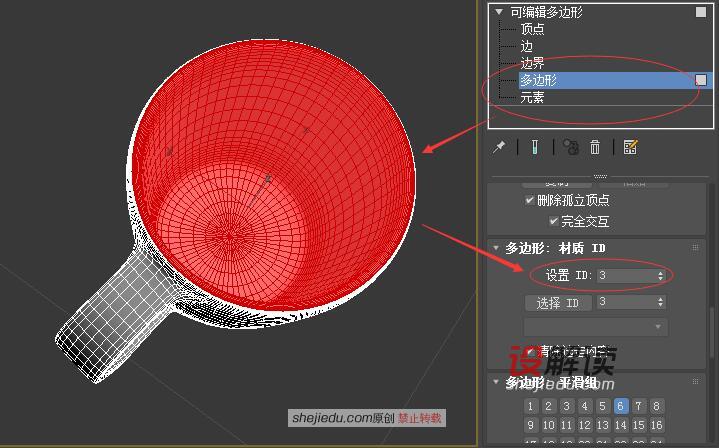

8、同样的方法我们定义水杯的内壁ID号为3，定义手柄的ID号为4，致此ID号定义完毕，我们这样定义ID号的目的在于可以使我们方便的在UVW展开中使用物体面的ID号很快选择到需要的面。

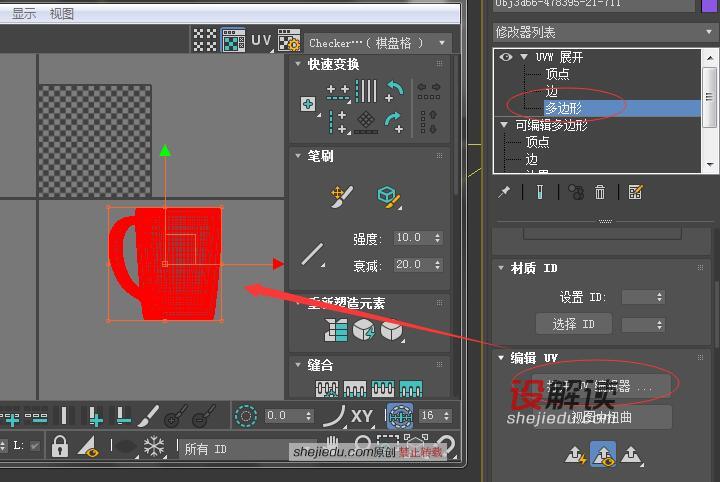

9、我们点击打开“UV编辑器”，然后将被子移出棋盘格区域，如下图。

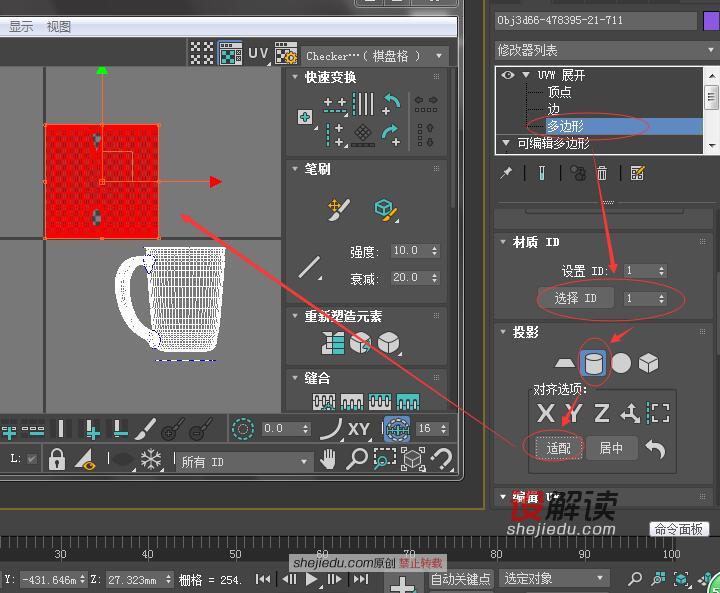

10、在UVW展开的多边形层级，在选择ID后输入1，再点击“选择ID”，水杯的柱状外壳就会被选择，点击“柱形贴图”，再点击“适配”，就得到如下图的结果（ID号为1的面被展开放入了棋盘格区域）。

11、从下图可以看出，绿色的接缝部位在水杯的前方中间，这样加入贴图后，贴图的接缝刚好显示在水杯的前方，这样不好看，我们需要做旋转处理。

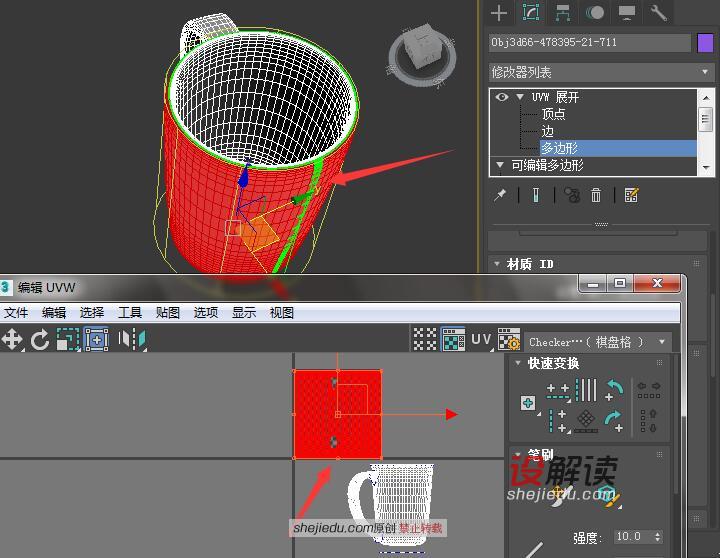

12、在3dmax视图场景中，保持“柱形贴图”处在凹陷状态，使用“旋转”工具，将绿色的接缝线调整至手柄处即可，如下图。

13、将UVW展开中的“柱形贴图”弹出（关闭），然后将编辑UVW中棋盘格中的面移出，如下图。

14、同以上的方法，配合ID号，分别把底部用平面展开、内壁用柱形展开、手柄也用平面展开（因为是单色，所以用那种展开都可），完成后，如下图。

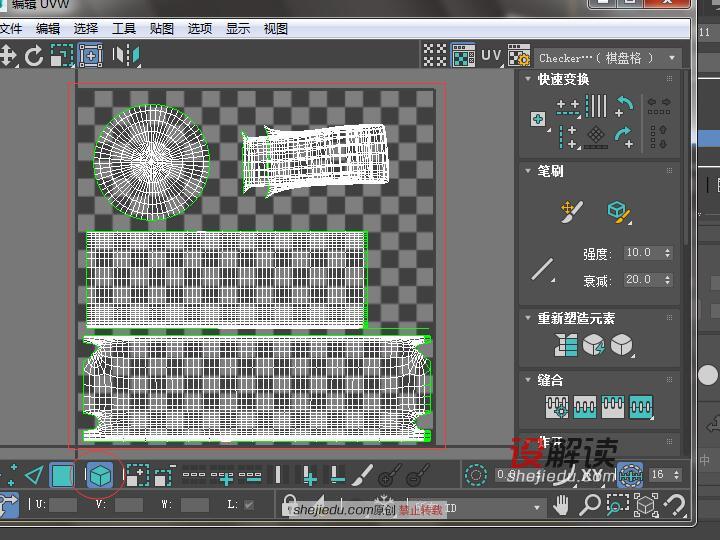

15、配合下方的“按元素UV切换选择”，将水杯的所有展开面都放置到棋盘格中，结果如下图。

16、在“编辑UVW”的工具中点击“渲染UVW模板”——在“渲染UV”中参数都可以保持默认设置，再点击下面的“渲染UV模板”。

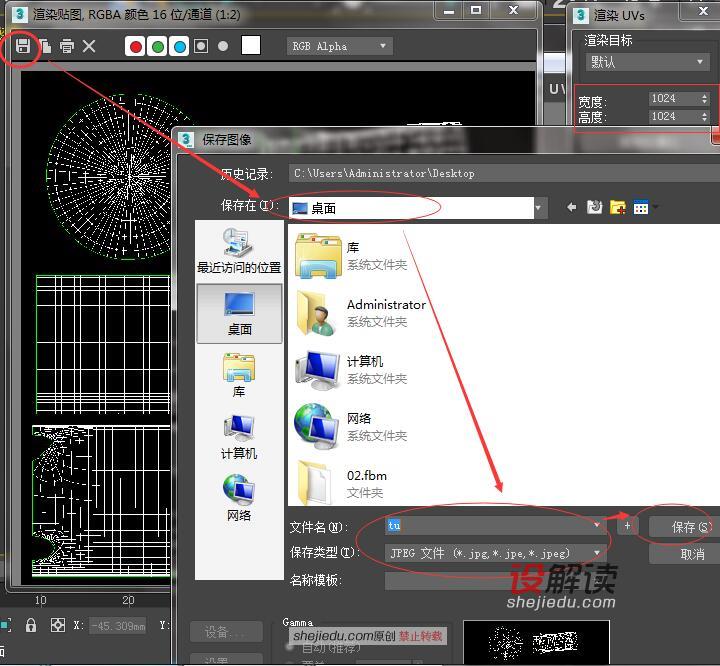

17、如下图，在渲染贴图对话框中点击保存，选择保存的位置，我们这里保存JPG格式，然后再点击“保存”。

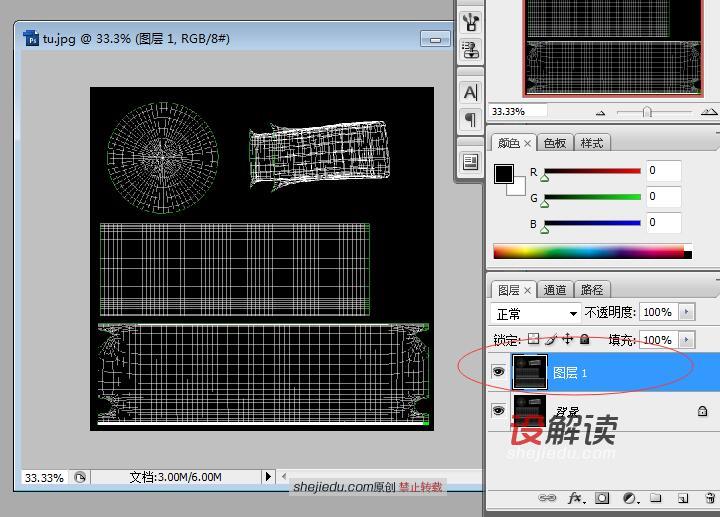

18、接下来我们需要到PS中去处理贴图了，如下图，我们在PS中打开从3dmax中UVW展开导出的贴图，我们先复制一个图层。

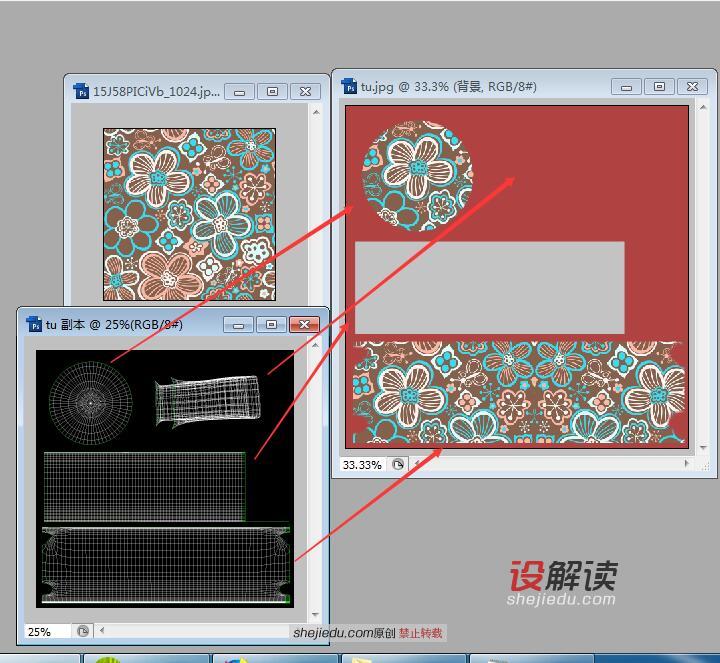

19、这一步我们需要按照上面黑白贴图中网格部分（主要是水杯外壁、内壁、手柄和底部）的位置，分别添加纹样贴图或颜色，由于手柄我们用背景的红色，说以看上去显示不出来，这个没有关系。需要注意的是位置一定要对应不能错，还有水杯外壁接近手柄部分我们用橡皮檫进行了半透明的檫除，为的是衔接自然。处理完成后就如下图。然后我们将这样PS后的贴图保存为JPG格式，准备反贴至3dmax中。

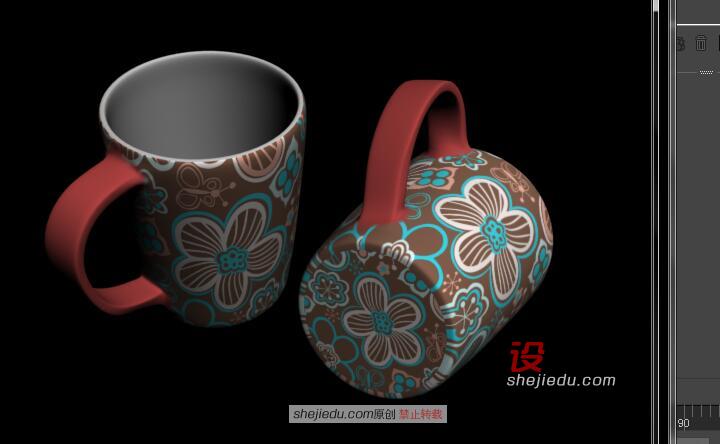

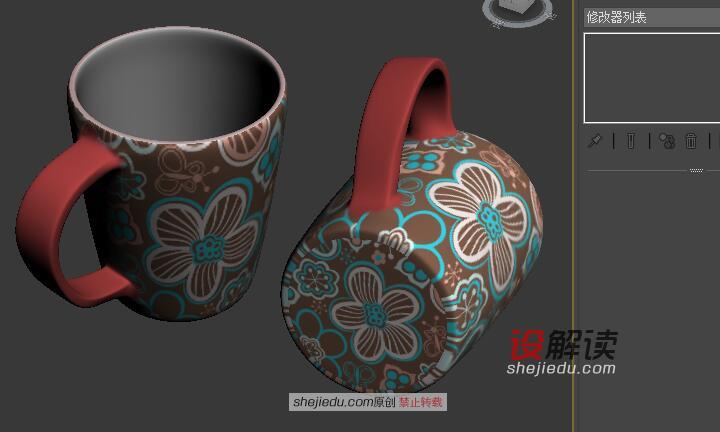

20、在PS中处理好贴图后，我们再反贴到3dmax中，效果如下。
