以下教程为新意室内设计培训中心建模部分的一个小实例，因为篇幅有限只讲解了房体部分的建模，具体步骤如下：

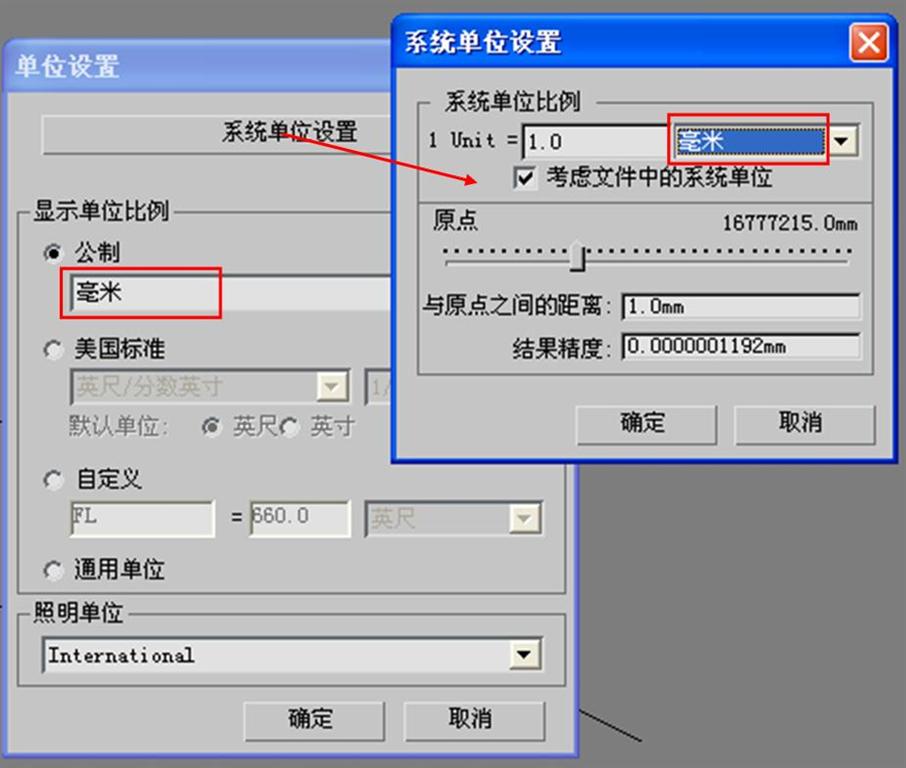

一、首先进行单位设置，我们做建筑建模单位设置要养成习惯，具体设置如下图所示。

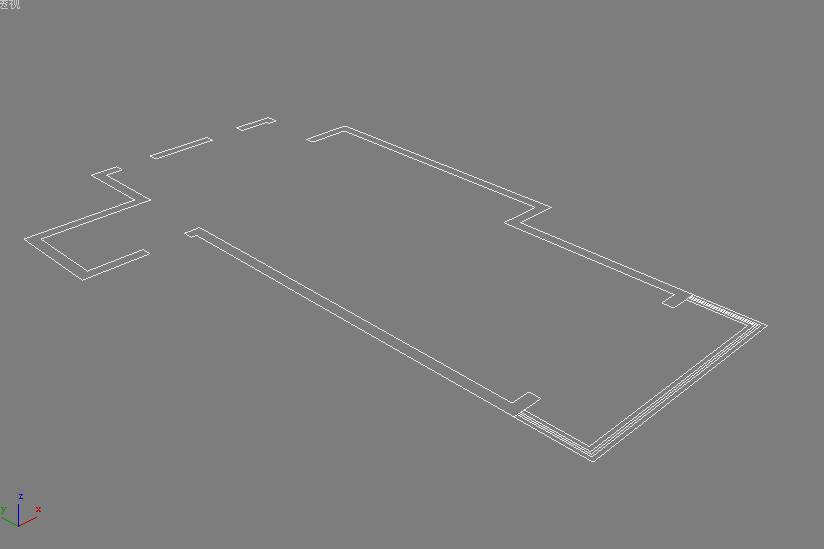

二、导入已经准备好的CAD平面图，如下图所示。这是一个很简单的客餐厅加一个阳台平面图形。

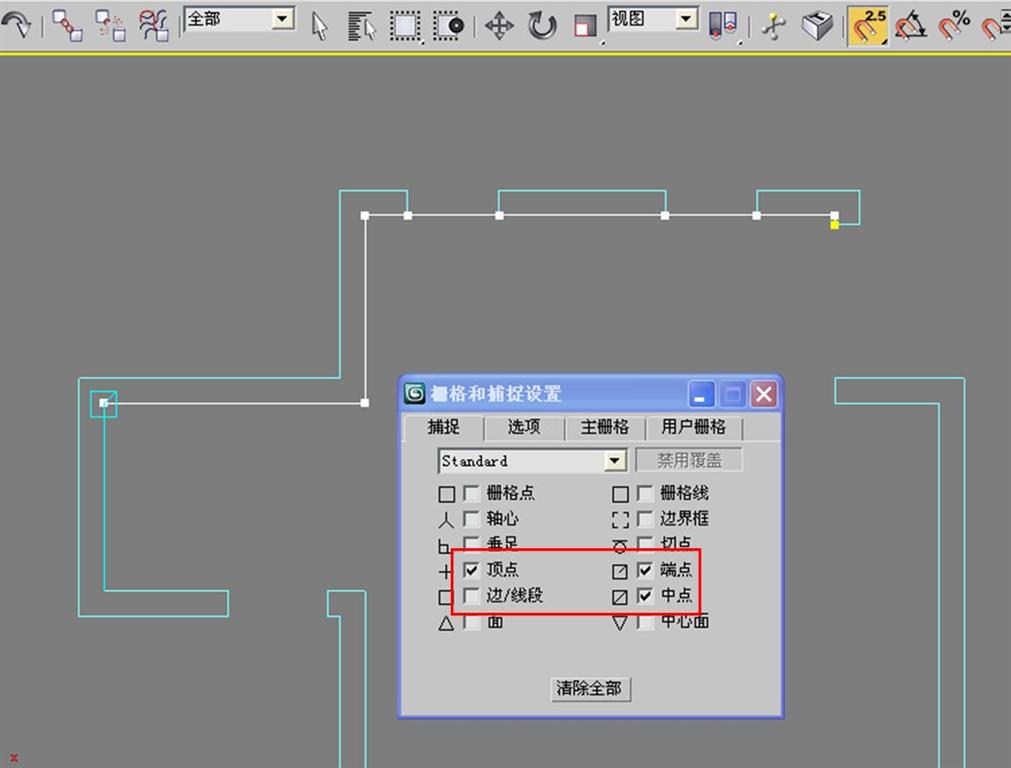

三、1、切换到顶视图，打开2.5维捕捉，捕捉设置为顶点、端点、中点，然后在视图中任意选择一个内墙线的端点开始构线（一定要注意！在构线时，如果遇到门洞或转折的地方一定给一个点）。


四、在构线过程中看不到的地方可以用鼠标中键，也可以用“I”键配合，不小心勾错了，可以用退格键撤销。画完后，要将两部分附加到一起，最后如下图所示。这时可以将原平面图隐藏了。

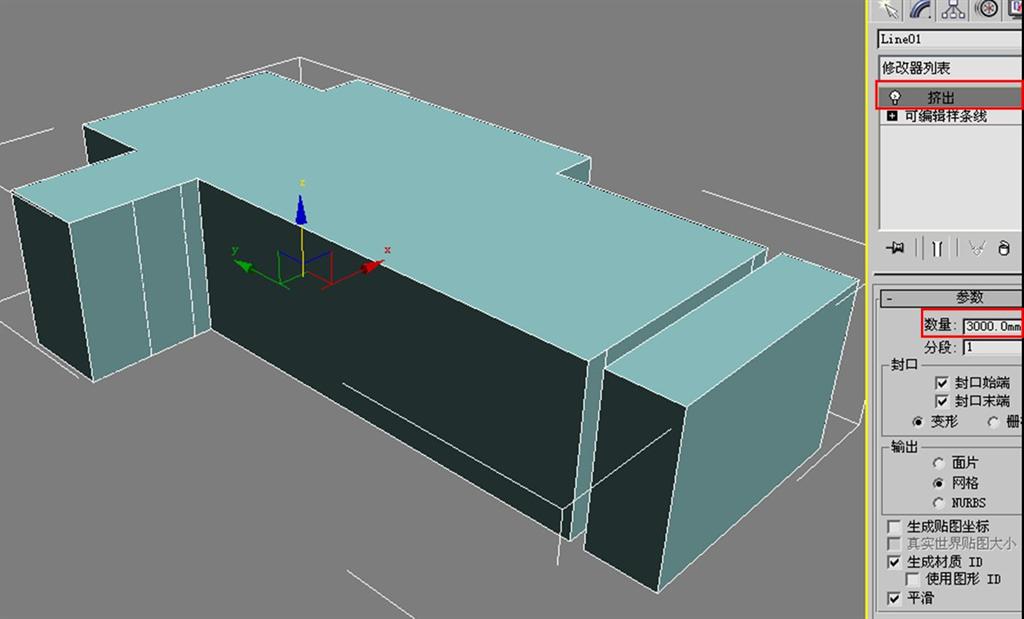

五、切换到透视图，关掉捕捉，然后给刚才的图形添加“挤出”命令，基础的高度为3000，这时再打开网格+实体显示，如下图所示。

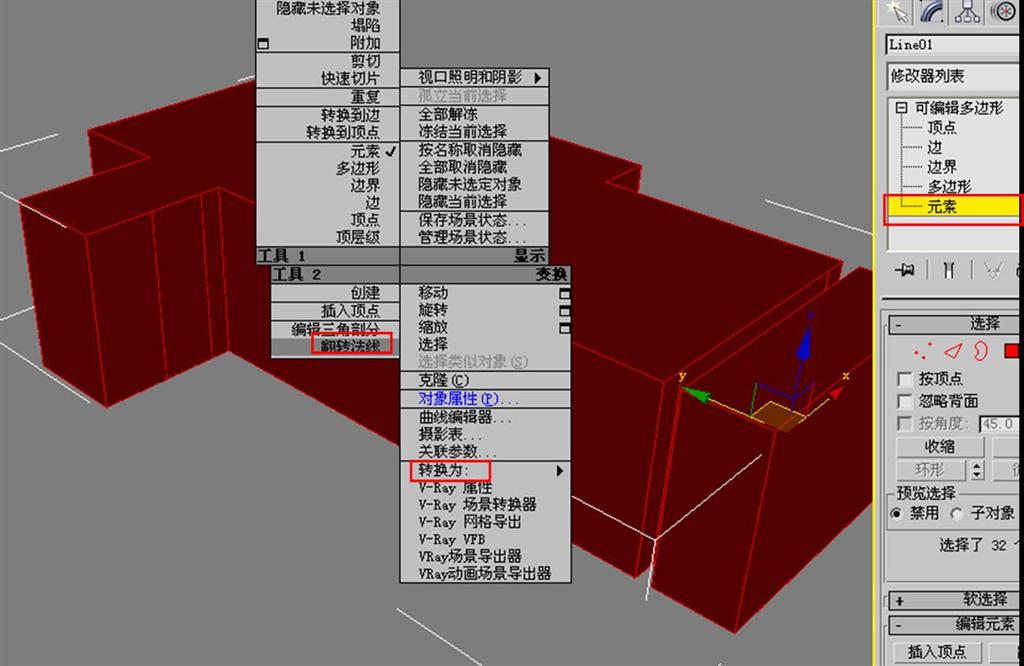

六、在已挤出的房体上面右击——转化为——转化为可编辑多边形——然后选择可编辑多边形的元素层级——然后再用加选的方法选择房体的两个部分，如红色部分显示——然后在红色部分右击选择翻转法线，就得如下图所示。

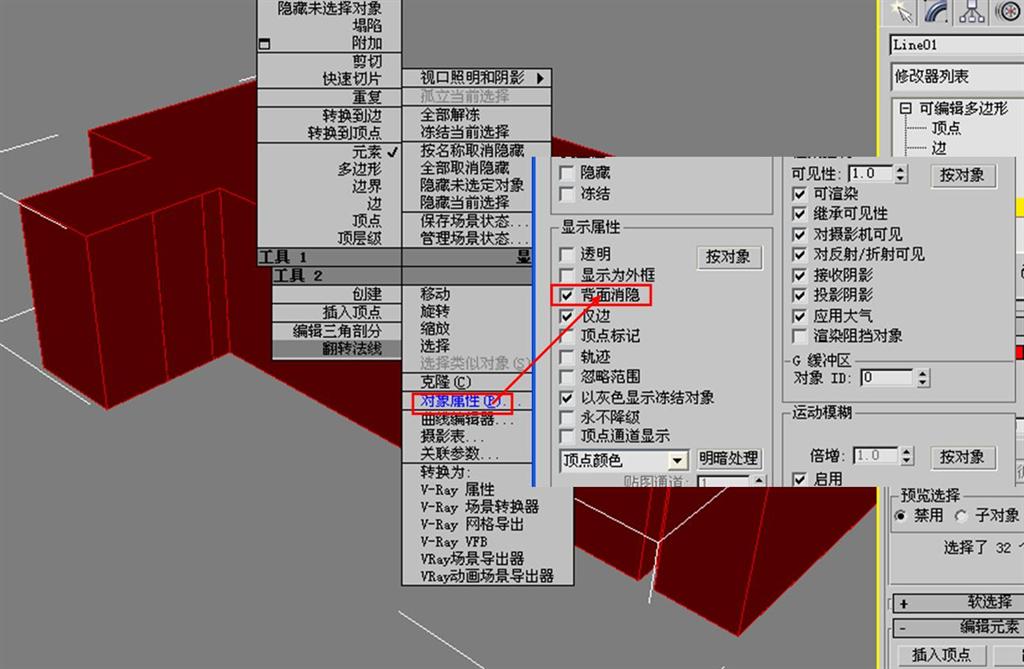

七、在已翻转法线的墙体上面再右击选择“对象属性”——单击打开——勾选背面消隐并确定，如下图。

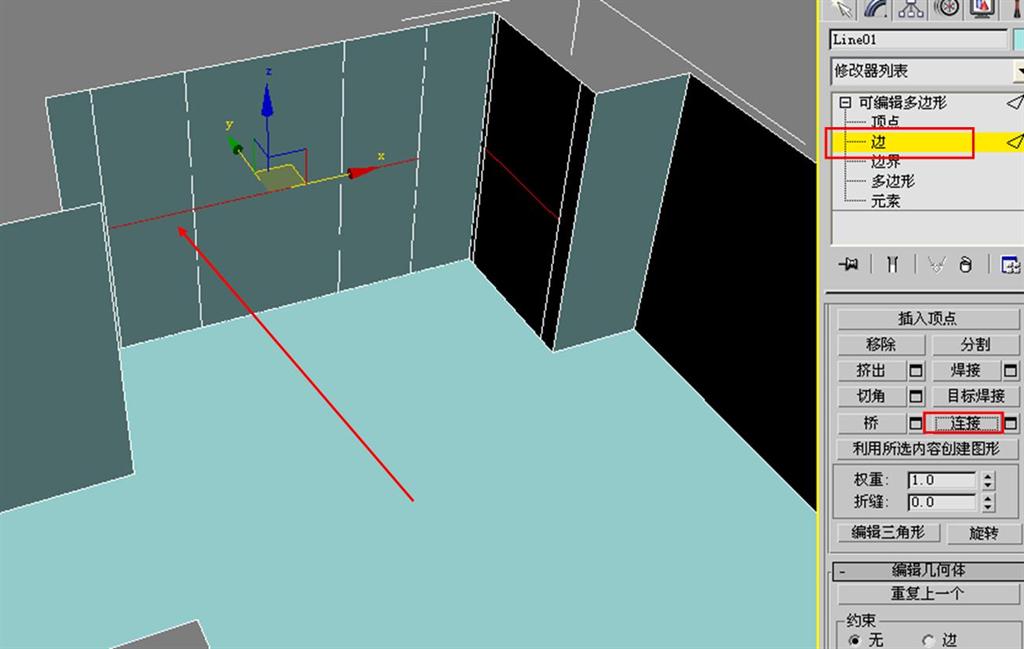

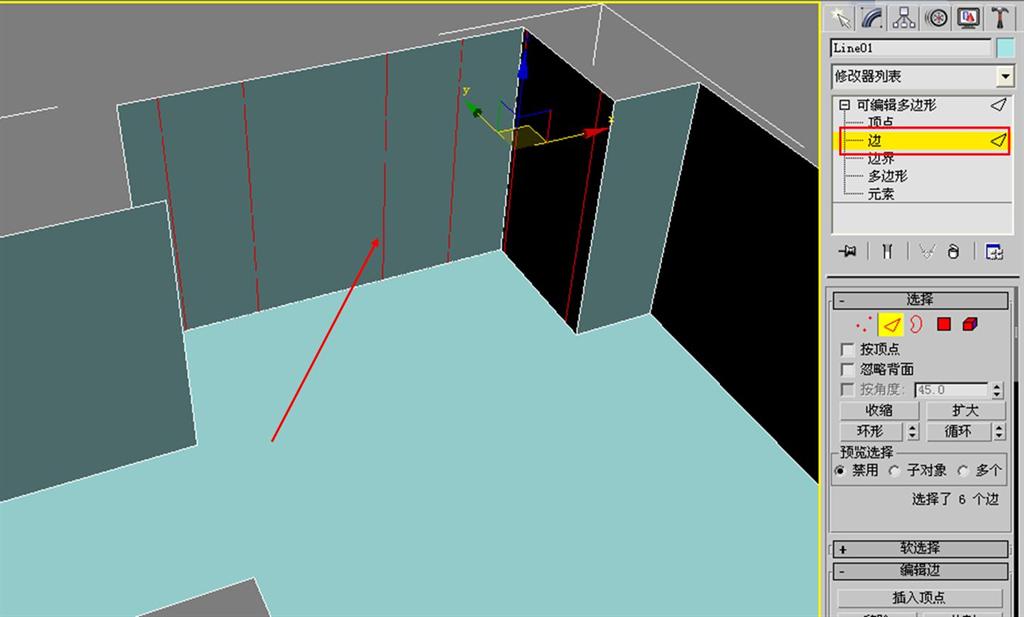

八、选择可编辑多边形墙体——到修改面板选择“边层级”——然后选择所有门洞的边线。
